SA-W1セットアップガイド

SA-W1を設置する際にお読みください

注:
  • 本製品は、必ず同梱の「安全にお使いいただくために」をよくお読みのうえ、正しく安全にお使いください。
  • サービスアダプタの設置・交換方法について、運用管理担当者から別途指示がある場合は、その指示に従ってください

Distribution IDの確認

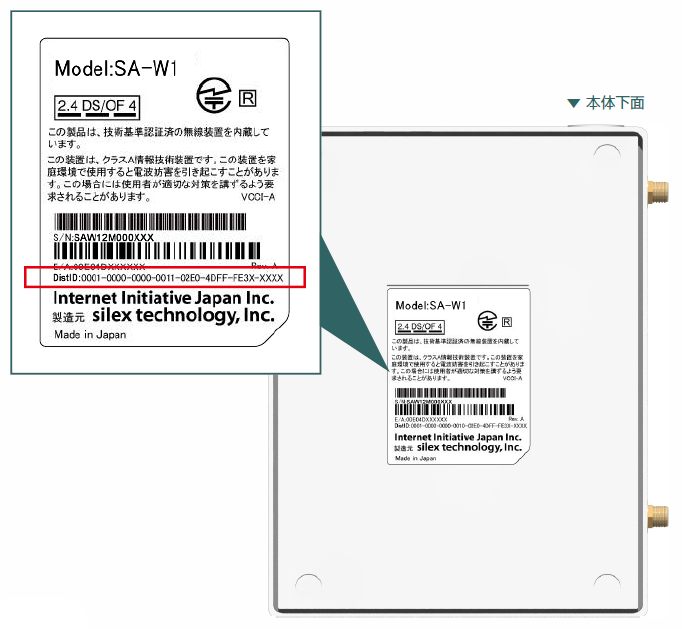

本体下面に、Distribution ID(DistID)が記載されています。

運用管理担当者からDistribution IDが別途連絡されている場合、本体のDistribution IDが一致しているか確認してください。

サービスアダプタの組み立て

本体付属のアンテナとゴム足を取り付けてください。

アンテナの取り付け

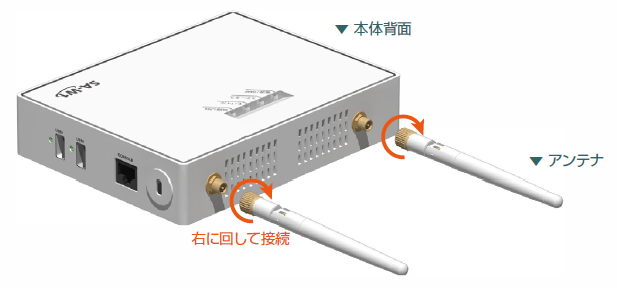

本体背面のアンテナ取り付け口に、本体付属のアンテナを接続し、アンテナの角度を調整してください。

ゴム足の取り付け

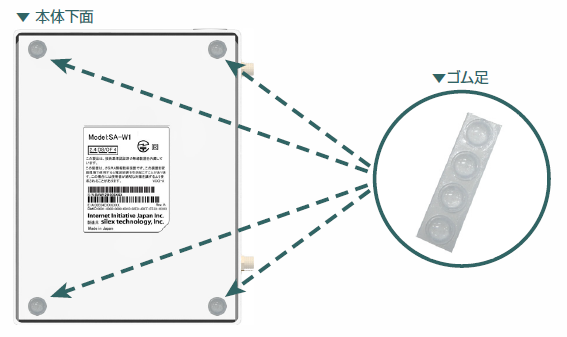

本体下面の四隅のくぼみに、本体付属のゴム足を貼り付けてください。

各種WAN回線の接続

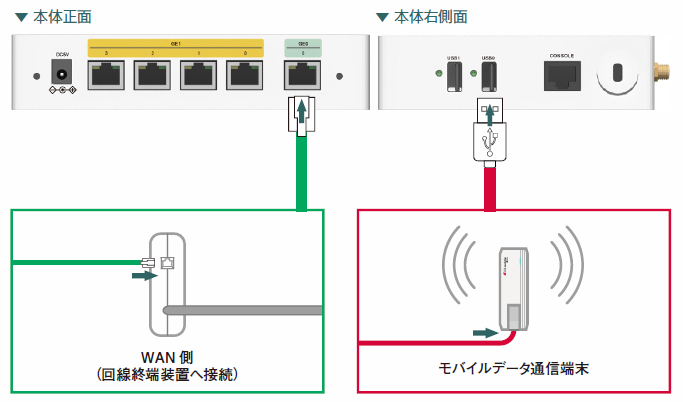

本体正面のGE0ポートとONUなどの回線終端装置をイーサネットケーブルで接続してください。

注: ※イーサネットケーブルのコネクタは、カチッと音がするまでしっかりと奥まで 差し込んでください。
モバイル回線をご利用される場合は、右側面のUSBポートにモバイルデータ通信端末を接続してください。

モバイルデータ通信端末に同梱されている取扱説明書の指示に従い、SIMカードが挿入されていることを確認してから接続してください。

注:
  • IIJモバイルを利用して自動接続を行う場合は、PIN認証コードが設定されたモバイルデータ通信端末は利用できません。
  • CONSOLEポートにケーブルを接続しないでください。

LANとの接続

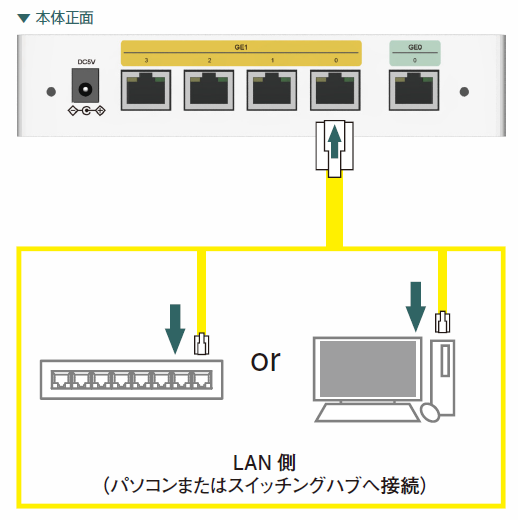

本体正面のGE1ポートとパソコンまたはスイッチングハブをイーサネット ケーブルで接続してください。

注: イーサネットケーブルのコネクタは、カチッと音がするまでしっかりと奥まで差し込んでください。
注:
  • 別途、運用管理担当者から接続に関して上記と異なる指示がある場合は、運用管理担当者の指示に従って正しく接続してください。

電源の接続

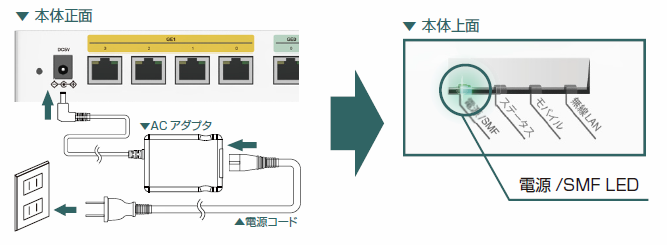

本体正面のDCコネクタに本体付属のACアダプタを接続し、同じく本体付属の電源コードで電源コンセントに接続してください。

本体上面の電源/SMF LEDが起動処理の状況に合わせて点灯、点滅します。
注: 必ず、本体付属のACアダプタおよび電源コードを使用してください。

リンクアップの確認

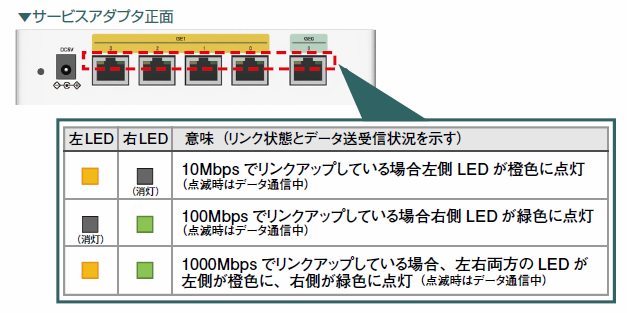

本体正面のGEポートLEDのうち、イーサネットケーブルを接続したポートのLEDがそれぞれ点灯することを確認してください。

コンフィグ取得完了の確認

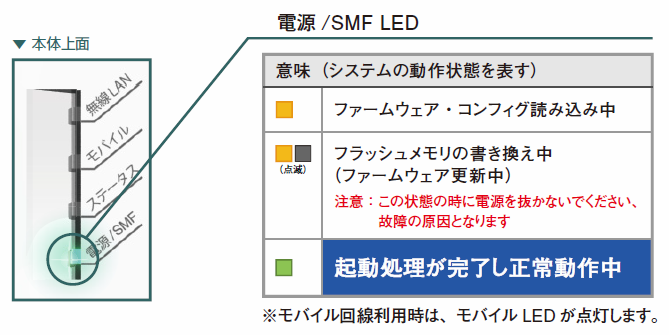

本体上面の電源/SMF LEDは、システムの動作状態を表現します。電源投入から5分程度で、電源/SMF LEDが緑色に点灯すれば、コンフィグの取得が完了です。

本製品は、起動時にファームウェアバージョンを確認します。最新ファームウェアが利用できる場合、起動時にダウンロードしてアップデートを開始します。

注: フラッシュメモリの書き換え中(ファームウェア更新中)は、故障の原因となりますので、絶対に電源を抜かないでください。

その他 - 無線LAN・モバイルについて

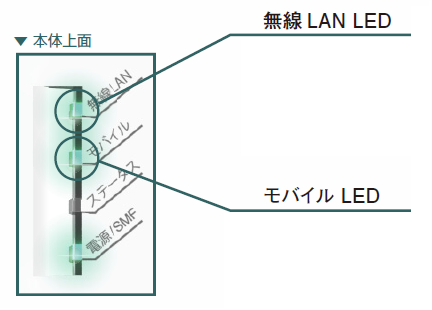

無線LANが動作中の場合は、無線LAN LEDが緑色に点灯します。無線LANが停止中の場合は、無線LAN LEDが消灯します。

モバイル回線をご利用の場合は、モバイルLEDが電波の受信レベルによって変化します。

注: モバイル回線をご利用時に、モバイルLEDが消灯している場合は、電波が届いていないため、設置場所を変更するか、運用管理担当者へ連絡してください。

無線LANアクセスポイントのOFF/ONを示す表示

「無線LAN」のLEDは、単独の表示で無線LANアクセスポイントのOFF/ONを示します。

無線LAN 意味 備考
無線LANアクセスポイントが停止中
無線LANアクセスポイントが動作中
無線LANアクセスポイントが動作中かつ、仮想APのいずれかにクライアントが接続中
チャネル自動選択動作中(チャネル未確定)

モバイルデータ通信端末の電波の受信レベルを示す表示

「モバイル」のLEDは、単独の表示でモバイルデータ通信端末の電波の受信レベルを示します。

二つのモバイルデータ通信端末が接続されている場合は、受信レベルが高い方の値を表示します。

モバイル 意味 電波の受信レベル 備考
圏外/使用不可 0% モバイルデータ通信を使用できません
微弱 1-30% 通信断等の影響が発生する可能性があります
弱い 31-64%
良好 65-100%
